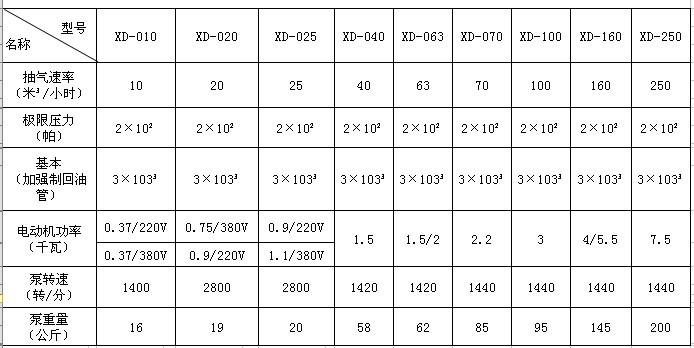

四、XD型旋片式真空泵的使用範圍：
環境溫度： ≤40℃ (度)
抽氣速率： 10~250m3/h (立方/小時)
極限壓強： ≤2*10-2Pa (帕)
極限真空： ≤200Pa (帕)
氣體類型： 常溫無其它混合物的空氣
工作要求： 在6650pa到大氣壓的進口壓強下的連續工作時間
工作要求： 進口壓強小於1330pa的條件下，允許長時期連續工作
１、XD型旋片式真空泵適用於密閉係統的抽真空使用。如真空包裝、真空成形、真空吸引。
２、入口壓力範圍：100Pa~100000 Pa，超出此範圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
３、XD型旋片式真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。
４、一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機必須符合相關的標準。
五、XD型旋片式真空泵的特點：
1、XD型旋片式真空泵可以在任意入口壓強下工作，最大的特點。
2、在XD型旋片式真空泵的內部裝有油霧消除器，能有效地消除泵排出的氣體中的油霧，避免油霧對周圍環境的汙染。
3、在XD型旋片式真空泵的(de)吸(xi)氣(qi)口(kou)裝(zhuang)有(you)逆(ni)止(zhi)閥(fa)，當(dang)泵(beng)停(ting)止(zhi)時(shi)逆(ni)止(zhi)閥(fa)與(yu)泵(beng)內(nei)專(zhuan)門(men)設(she)置(zhi)的(de)孔(kong)的(de)聯(lian)合(he)作(zuo)用(yong)下(xia)，可(ke)以(yi)立(li)即(ji)使(shi)泵(beng)與(yu)被(bei)抽(chou)係(xi)統(tong)隔(ge)離(li)，防(fang)止(zhi)泵(beng)油(you)返(fan)入(ru)被(bei)抽(chou)係(xi)統(tong)，同(tong)時(shi)保(bao)持(chi)了(le)被(bei)抽(chou)容(rong)器(qi)的(de)真(zhen)寬(kuan)度(du)，因(yin)而(er)使(shi)用(yong)本(ben)型(xing)真(zhen)空(kong)泵(beng)洋(yang)就(jiu)可(ke)以(yi)不(bu)需(xu)要(yao)再(zai)配(pei)置(zhi)帶(dai)有(you)放(fang)氣(qi)的(de)真(zhen)空(kong)截(jie)止(zhi)閥(fa)，從(cong)而(er)可(ke)以(yi)減(jian)少(shao)用(yong)戶(hu)的(de)使(shi)用(yong)費(fei)用(yong)。
4、XD型旋片式真空泵配有油氣分離器，它與油霧消除器一起組成了有效的消音係統，能消除排氣噪音，避免噪音汙染。
5、XD型旋片式真空泵和電動機直接聯接安裝，采用空氣冷卻，不需水冷卻管道，因此本型是一種結構緊湊，安裝簡便的設備。
6、結構設計合理，振動小，不用地腳螺栓即可工作。

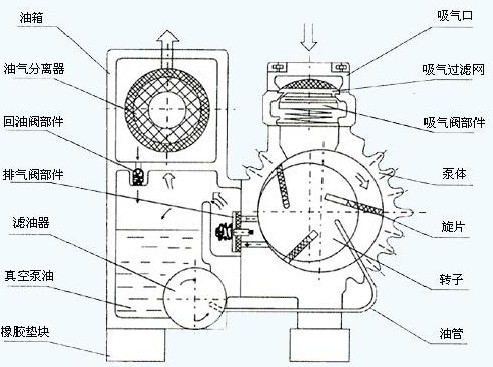

六、XD型旋片式真空泵的結構說明：

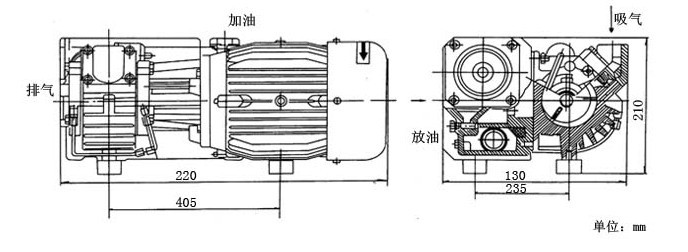

七、XD型旋片式真空泵的安裝尺寸圖:
八、XD型旋片式真空泵安裝方法：
1、XD型旋片式真空泵的安裝
XD型旋片式真空泵應水平安放。同於泵運轉時幾乎沒有振動一般可不固定。XD旋片式真空泵底部減振墊塊上有公製螺孔用以固定泵，不要在地麵上推拉泵，以免損壞減振墊塊。
為保證XD型旋片式真空泵得到良好的冷卻，泵冷卻空氣進風口和出風口應距周圍物體30cm以上。為便於維修，建議在XD旋片式真空泵進氣口和排氣口前留0．4m的空隙。為方便放油可安裝帶放油盤的底座。
XD型旋片式真空泵發運的泵不帶油。安裝後，通過加油口緩慢注入所規定的真空泵油（見維護5．1）到油窗高度的3/4處。
2、XD型旋片式真空泵的電氣連接
XD型旋片式真空泵電氣接線必須由專業電工進行。應使用適當的電動機過載保護裝置。
單相220V50HZ的真空泵，必須保證電壓為220V±10%範圍內工作，如電壓低於220V，必須配交流電力穩壓器。不要常時間在低壓和高壓下工作，以免損壞電機。
XD型旋片式真空泵三相異步電動機接線完成後必須核對電動機旋向。電動機正確旋向為：從電動機尾部風扇端看電動機具軸的旋向為逆時針方向。
XD型旋片式真空泵檢查旋向時，吸氣口應打開或用橡膠板（厚度4mm以上）完全蓋住吸氣口，接通電源2~3秒。旋向正確的話，將在吸氣口感到強大的吸力或橡膠板被告緊緊吸住。如反向則對調三根電源線的中的任意二根。
注：XD型旋片式真空泵長時間在錯誤旋向下運轉，將損壞。
3、XD型旋片式真空泵的係統連接
XD型旋片式真空泵進氣管截而尺寸應不小於吸氣口尺寸且盡可能短。螺紋連接處用樂泰515或鐵弗龍帶進行真空密封。
如被抽氣體中含有灰塵雜時必須在泵進氣端安裝塵土過濾器。如有必要可接管排氣，排氣管應向下傾斜。
4、XD型旋片式真空泵的起動
確定油位後可起動XD旋片式真空泵。第一次起動和每一次改變接線以後都必須核對旋向後方可起動XD旋片式真空泵。
5、XD型旋片式真空泵的運轉
正常工作之前，宜關閉進氣管閥門，使泵在極限壓力狀態下運轉15分鍾以上，這樣能有效地抽除氣體中的水蒸汽。電動機不宜頻繁啟動（宜低於6次/小時），在(zai)斷(duan)續(xu)循(xun)環(huan)工(gong)作(zuo)時(shi)建(jian)議(yi)在(zai)泵(beng)進(jin)氣(qi)管(guan)道(dao)上(shang)安(an)裝(zhuang)電(dian)磁(ci)閥(fa)，在(zai)非(fei)工(gong)作(zuo)階(jie)段(duan)關(guan)閉(bi)電(dian)磁(ci)閥(fa)使(shi)泵(beng)在(zai)極(ji)限(xian)壓(ya)力(li)狀(zhuang)態(tai)下(xia)工(gong)作(zuo)，這(zhe)樣(yang)電(dian)動(dong)機(ji)消(xiao)耗(hao)的(de)功(gong)率(lv)不(bu)多(duo)，但(dan)能(neng)有(you)效(xiao)地(di)保(bao)護(hu)真(zhen)空(kong)泵(beng)。
注：1．正常運轉時油分離器、泵休、泵蓋等處表麵溫度將超過70℃，勿用手觸摸。
2．XD型旋片式真空泵運轉時不能加油。
6、XD型旋片式真空泵的極限壓力測量
XD型旋片式真空泵極限壓力應直接在泵吸氣口用壓縮式真空計測量。泵首次使用、長期擱置後使用、換新油後使用都應封閉進氣口至少運轉1小時以後，使XD旋片式真空泵達到工作溫度和泵油充分脫氣後測量極限壓力。
九、XD型單級旋片式真空泵維護：
1、XD型旋片式真空泵的真空泵油
XD型旋片式真空泵一般應使用符合SH0528-92標準規定的真空泵油。環境溫度在10℃~40℃時ISO~VG100粘度等級的XD旋片式真空泵油。環境溫度在0℃~10℃時使用ISO~VG32粘度等級的真空泵油。真空泵運轉時必須保證油位在油窗高度的1/2-4/5處。應經常檢查油位和油的汙染情況（建議每周一次）。如油位過低應停XD旋片式真空泵加入合適的真空泵油至油窗高度的4/5處。如果油被汙染油將發黑、乳化、變稠、應及時換油。
2、XD型旋片式真空泵的更換真空泵油及油過濾器
建議泵第一次工作滿150小時後換油。以後每工作500小時換油。換油同時，應更換油過濾器。如果油受汙染發黑、乳化、變稠應及時換油。並在加入新油之前清洗泵。
清洗，換油步驟：
1、停XD型旋片式真空泵將熱油放掉。
2、旋上放油塞運轉5~10秒。
3、將油放盡。
4、注入清洗用油（32號普通機械油）到油窗高度的3/4處。
5、運轉XD型旋片式真空泵5~10分鍾。
6、停泵，將油放掉。如油尚不能達到要求，重複4、5步驟。
7、旋上放油塞運轉5~10鈔。
8、將油放盡。
9、注入規定的新真空泵油。
3、XD型旋片式真空泵的更換排氣過濾器
如果泵溫明顯升高、電(dian)動(dong)機(ji)電(dian)流(liu)達(da)到(dao)或(huo)超(chao)過(guo)額(e)定(ding)電(dian)流(liu)，泵(beng)排(pai)氣(qi)口(kou)有(you)油(you)煙(yan)產(chan)生(sheng)，則(ze)應(ying)檢(jian)查(zha)排(pai)氣(qi)過(guo)濾(lv)器(qi)是(shi)否(fou)堵(du)塞(sai)，如(ru)堵(du)塞(sai)，應(ying)及(ji)時(shi)更(geng)換(huan)。可(ke)在(zai)泵(beng)加(jia)油(you)孔(kong)處(chu)安(an)裝(zhuang)排(pai)氣(qi)壓(ya)力(li)表(biao)，檢(jian)查(zha)過(guo)濾(lv)器(qi)是(shi)否(fou)堵(du)塞(sai)。當(dang)壓(ya)力(li)超(chao)過(guo)0．6bar（表壓力）時更換排氣過濾器。
4、XD型旋片式真空泵的清洗吸氣過濾網
吸氣濾網應保持清潔，以免抽速下降。
5、XD型旋片式真空泵的貯藏
如果泵長期擱置不用，應將油放盡並清洗泵，然後注入規定的新油放置在幹燥場所。
6、XD型旋片式真空泵其它
A．用戶如需訂購維修備件，請告知XD旋片式真空泵的型號和機號。泵的型號和機號可在泵的銘牌上找到。
B．因有些維護修理工作需要一定的專業知識，設備和專用工具，詳情請與製造廠聯係。
C．泵搬運中應確保無油。不能撞擊油管，油過濾器等物
十、XD型旋片式真空泵的故障原因及排除方法：
|
